Tugas Besar Kontrol Lift




Aplikasi Kontrol Lift (Touch Sensor, MQ-2, Load Cell, dan PIR)







  • Memahami tentang sensor Sensor Load Cell, PIR, Touch, dan MQ-2 pada penggunaan ruangan bebas rokok.
  • Mampu memahami rangkaian.
  • Mampu menggunakan proteus dan mengaplikasikannya.
  • Mengetahui komponen-komponen apa saja yang di perlukan.



  • Alat :
Instrument

    1.  DC Voltmeter

DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.




Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter






Generator Daya
 1. Baterai

Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya atau.

Spesifikasi dan Pinout Baterai

  • Input voltage: ac 100~240v / dc 10~30v
  • Output voltage: dc 1~35v
  • Max. Input current: dc 14a
  • Charging current: 0.1~10a
  • Discharging current: 0.1~1.0a
  • Balance current: 1.5a/cell max
  • Max. Discharging power: 15w
  • Max. Charging power: ac 100w / dc 250w
  • Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
  • Ukuran: 126x115x49mm
  • Berat: 460gr




2.  DC



Spesifikasi


Generator DC merupakan suatu sistem listrik dinamis yang mengubah energi mekanik menjadi energi listrik. Generator DC tipe eksitasi bebas dan terpisah adalah generator yang lilitan medannya dapat dihubungkan kesumber DC sehingga sumber listrik tidak bergantung dari mesin.



  • Bahan :
    1. Resistor
    Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).
Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
Cara menghitung nilai resistor:
Tabel warna

Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak  = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Spesifikasi

    2. Dioda
Gambar, Simbol, dan Pinout Dioda

Spesifikasi

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.


    3. Transistor NPN BC547




    Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal (switching), stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor BC547 bertipe NPN.



    Spesifikasi dan konfigurasi pin:






    4. OP AMP-LM 741
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.


Konfigurasi PIN LM741

Spesifikasi:


    5. Komponen Input

  • Button




Button adalah saklar tekan yang berfungsi sebagai pemutus atau penyambung arus listrik dari sumber arus ke beban listrik.

Technical Specifications

  • Mode of Operation: Tactile feedback
  • Power Rating: MAX 50mA 24V DC
  • Insulation Resistance: 100Mohm at 100v
  • Operating Force: 2.55±0.69 N
  • Contact Resistance: MAX 100mOhm
  • Operating Temperature Range: -20 to +70
  • Storage Temperature Range: -20 to +70 ℃

  • Logic State
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.
Pinout










  • Sensor Touch

                Pin Out
Spesifikasi
Grafik Respon Sensor Touch

p
  • Sensor Loadcell

 Load Cell

    (model 1263)



            Spesifikasi

        • Capacities 50–635 kg

        • Aluminum construction

        • Single-point 600 x 600 mm platform

        • OIML R60 approved

        • IP66 protection

        • Available with metric threads



  • Sensor PIR
Spesifikasi :
  1. Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
  2. Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
  3. Regulator 3VDC : Penstabil tegangan menjadi 3V DC
  4. Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
  5. DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
  6. Output Digital : Output digital sensor
  7. Ground : Hubungkan dengan ground (GND)
  8. BISS0001 : IC Sensor PIR
  9. Pengatur Jumper : Untuk mengatur output dari pin digital.
  • Sensor MQ-2
Spesifikasi :
  1. Catu daya pemanas : 5V AC/DC
  2. Catu daya rangkaian : 5VDC
  3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
  4.  Keluaran : analog (perubahan tegangan)
Konfigurasi Pin :
  1. Pin 1 merupakan heater internal yang terhubung dengan ground.
  2. Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
  3. Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
  4. Pin 4 merupakan output yang akan menghasilkan tegangan analog.

  • Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.

    6. Komponen Output
  • LED

Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda.

        Spesifikasi Lampu LED
Klasifikasi tegangan LED menurut warna yang dihasilkan:
  • Infra merah : 1,6 V.
  • Merah : 1,8 V – 2,1 V.
  • Oranye : 2,2 V.
  • Kuning : 2,4 V.
  • Hijau : 2,6 V.
  • Biru : 3,0 V – 3,5 V.
  • Putih : 3,0 – 3,6 V.
  • Ultraviolet : 3,5 V.

  •      Relay
 Spesifikasi


            Konfigurasi pin




  •     Motor

Spesifikasi :

  • Built-in gearbox
  • Vsuplai : Dc 12V
  • Arus : 2 A
  • Speed : 400 rpm
  • Torsi : 6.5 Kg.cm
  • Ratio gear : 1:21
  • Dimensi body : panjang 5 cm x diameter 2,5 cm
  • Dimensi shaft : panjang 1 cm x diameter 4 mm
  • Berat : 0,2 Kg

Pinout

Grafik Respons:















  •

  • Buzzer
    Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.


    Spesifikasi:





3. Dasar Teori [Kembali]

    1. Resistor


Resistor adalah komponen dasar elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena bisa berfungsi sebagai pengatur atau untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Dengan resistor, arus listrik dapat didistribusikan sesuai dengan kebutuhan. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol Ω (Omega).
Simbol Resistor :






Cara menghitung nilai resistor :
  • Membaca Kode Warna Resistor
  • Membaca Resistor SMD
  • Menggunakan Multimeter Analog/Digital
Rumus :


    1. Jika rangkaian seri, maka :
    2. Jika rangkaian paralel, maka :



    2. Transistor NPN BC547





    Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal (switching), stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor BC547 bertipe NPN.



    Spesifikasi dan konfigurasi pin:







Simbol :


Rumus :











Gambar Gelombang Input dan Output :











    3. Relay


Relay adalah sebuah komponen elektronik yang difungsikan sebagai sakelar elektrik. Relay berfungsi dengan adanya arus listrik. Adanya relay juga akan membuat komponen dapat mengendalikan arus listrik yang besar. Selain itu relay merupakan salah satu bagian komponen elektronika yang dapat mengimplementasikan Logical Switching.
Simbol Relay :










Cara Kerja :
  1. Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point.
  2. Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close.
  3. Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.
     4. Op-Amp


Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

                Op Amp Sebagai Penguat Non Inverting


Penguat Non Inverting adalah suatu rangkaian penguat yang berfungsi menguatkaan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya, hasil dari sinyal input dan output rangkaian non inverting dapat dilihat pada Gambar 1. Pada dasarnya penguat non inverting digunakan sebagai pengkondisi sinyal inputan sensor yang terlalu kecil sehingga dibutuhkan penguatan untuk diproses. intinya penguat non inverting ke balikkan dari penguat inverting.
Gambar 1 Rangkaian Penguat Non Inverting

Keterangan Gambar
Vin : Tegangan Masukan
Vout : Tegangan Keluaran
Rg : Resistansi ground
Rf : Resistansi feedback


Gambar 2 Sinyal Input dan Output Penguat Non Inverting

Fungsi Penguat Non Inverting
Fungsi dari penguat non inverting kurang lebih sama dengan penguat inverting hanya saja polaritas output yang dihasilkan sama dengan sinyal inputnya. Keluaran sensor dan tranduser pada umumnya mempunyai tegangan yang sangat kecil hingga mikro volt, sehingga diperlukan penguat dengan impedansi masukan rendah.  Rangkaian penguat non inverting akan menerima arus atau tegangan dari tranduser sangat kecil dan akan membangkitkan arus atau tegangan yang lebih besar

Analisis Penguatan Op Amp Non Inverting
Dalam menganalisis rangkaian Op-Amp sebagai penguat terdapat dua aturan penting yang perlu diperhatikan. Kedua aturan tersebut menggunakan karakteristik Op-Amp ideal. Aturan ini dalam beberapa literatur dinamakan golden rule, yang berisi :

1. Perbedaan tegangan antara kedua masukan Op-Amp adalah nol (V+ - V- = 0 atau V+ = V-), hal ini bertujuan menghindari adanya tegangan offset. Aturan pertama ini sering disebut dengan virtual ground.
2. Arus yang mengalir pada kedua masukan Op-Amp adalah nol (I+ = I- = 0), hal ini dikarenakan impedansi input pada Op-Amp sangat besar ( Zin = ∞). Dengan memahami kedua aturan tersebut, analisis dari rangkaian Op-Amp akan menjadi lebih mudah.

Untuk memulai analisis rangkaian penguat non-inverting, terapkan hukum Kirchoff arus pada titik cabang A dan asumsi I+ = I- = 0, sehingga gambar rangkaian penguat non-inverting menjadi seperti Gambar 3.
Gambar 3 Penjabaran Rangkaian Penguat Non Inverting untuk mempermudah penurunan rumus

Berikut penjabaran penurunan rumus op-amp non inverting berdasarkan gambar 3
didapatkan persamaan arus yang mengalir pada titik cabang A, sebagai berikut:
Persamaan 1
𝐼𝑓 = 𝐼g
Dengan menggunakan teori tegangan titik simpul, persamaan (1) dapat dijabarkan menjadi:
Persamaan 2
Karena V+ = Vin dan V- = VA , serta asumsi nilai V+ = V- maka dapat dituliskan nilai Vin = VA. Sehingga persamaan (2) menjadi:
Persamaan 3

Dengan menyederhanakan persamaan (3), dapat diperoleh persamaan tegangan keluaran dari penguat non-inverting:
Persamaan 4

Jika penguatan merupakan perbandingan antara tegangan keluaran dan tegangan masukan, maka dari persamaan (4) dapat diperoleh penguatan dari penguat non-inverting yaitu:
Persamaan 5





Simbol opamp di proteus:

    5. Sensor PIR

 Sensor PIR (Passive Infra Red) merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu objek. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR dapat mendeteksi radiasi dari berbagai objek dan karena semua objek memancarkan energi radiasi, sebagai contoh ketika terdeteksi sebuah gerakan dari sumber infra merah dengan suhu tertentu yaitu manusia mencoba melewati sumber infra merah.
Spesifikasi :
  1. Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
  2. Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
  3. Regulator 3VDC : Penstabil tegangan menjadi 3V DC
  4. Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
  5. DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
  6. Output Digital : Output digital sensor
  7. Ground : Hubungkan dengan ground (GND)
  8. BISS0001 : IC Sensor PIR
  9. Pengatur Jumper : Untuk mengatur output dari pin digital.
Simbol Sensor PIR :












Grafik Sensor :
Respon terhadap arah, jarak, dan kecepatan



Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

2. Respon terhadap suhu


Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.


    6. Sensor Touch
Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
Simbol Touch Sensor:
Pin Out
Spesifikasi

Grafik :



    7. Sensor Load Cell
Load Cell adalah alat electromekanik yang biasa disebut Transducer, yaitu gaya yang bekerja berdasarkan prinsip deformasi sebuah material akibat adanya tegangan mekanis yang bekerja, kemudian merubah gaya mekanik menjadi sinyal listrik.
Simbol load cell di proteus:


Spesifikasi:



Respon sesnor:

    8. Sensor MQ-2
Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yangmudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.

    Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.
Simbol :
Spesifikasi:

Spesifikasi :
  1. Catu daya pemanas : 5V AC/DC
  2. Catu daya rangkaian : 5VDC
  3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
  4.  Keluaran : analog (perubahan tegangan)
Konfigurasi Pin :
  1. Pin 1 merupakan heater internal yang terhubung dengan ground.
  2. Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
  3. Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
  4. Pin 4 merupakan output yang akan menghasilkan tegangan analog.



Grafik :



    9. Motor
DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
Simbol DC Motor :







Spesifikasi

Pinout

Grafik Respons:


















Cara Kerja DC Motor :
        Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

    10. Buzzer
Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.


Spesifikasi:



    11. LED
LED adalah sejenis dioda semikonduktor istimewa. Seperti sebuah dioda normal, LED terdiri dari sebuah chip bahan semikonduktor yang diisi penuh, atau di-dop, dengan ketidakmurnian untuk menciptakan sebuah struktur yang disebut p-n junction. Pembawa-muatan – elektron dan lubang mengalir ke junction dari elektroda dengan voltase berbeda. Ketika elektron bertemu dengan lubang, dia jatuh ke tingkat energi yang lebih rendah, dan melepas energi dalam bentuk photon.

Spesifikas:


Tegangan LED menurut warna yang dihasilkan:

    • Infra merah : 1,6 V.
    • Merah : 1,8 V – 2,1 V.
    • Oranye : 2,2 V.
    • Kuning : 2,4 V.
    • Hijau : 2,6 V.
    • Biru : 3,0 V – 3,5 V.
    • Putih : 3,0 – 3,6 V.
    • Ultraviolet : 3,5 V.
Symbol LED :

    a. Prosedur Percobaan.
1.    Buka aplikasi proteus
2.  Siapkan alat dan bahan pada library proteus, pada rangkaian ini yaitu berupa resistor, baterai, transistor NPN, DC voltmeter, relay, lampu, opamp, ground, motor DC, sensor Touch, MQ-2, PIR dan sensor Loadcell.
3.    Rangkai setiap komponen
4.    Ubah spesifikasi komponen sesuai kebutuhan
5.    Jalankan simulasi rangkaian

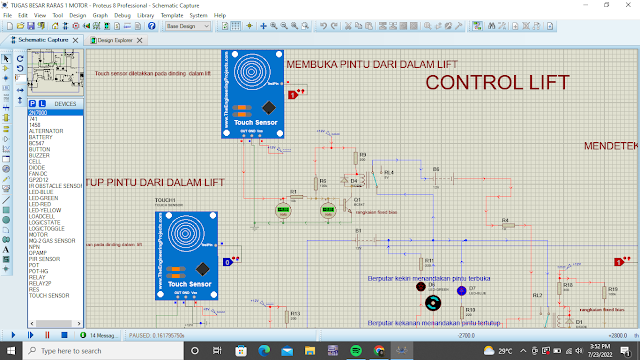

    b. Rangkaian









Prinsip Kerja :
Ketika sensor Pir mendeteksi adanya orang atau barang di depan pintu, maka sensor pir akan berlogika satu. Maka, tegangan keluaran sensor atau Vout sensor bernilai +4,99 Volt. Lalu, arus mengalir melewati  R17, di sini dapat dilihat transistor sudah aktif, hal ini dapat dilihat dari tegangan Vbe bernilai +0,81 Volt (Vbe>0,7 Volt). Kemudian, arus mengalir ke kaki base transistor menuju ke kai emitter dan diteruskan ke ground. Karena arus yang keluar di kaki transistor sudah cukup untuk mengaktifkan transistor sehingga transistor aktif sehingga arus yang mengalir dari power supply (+12V) melewati relay RL2 menuju ke kaki kolektor ke kaki emitter dan diteruskan ke ground. Karena ada arus yang melewati relay maka switch relay berpindah ke kanan, maka ada arus yang mengalir dari baterai  menuju ke R16 lalu ke motor sehingga motor berputar ke kiri, dan LED biru juga menyala sebagai indicator bahwa pintu terbuka.





Prinsip Kerja :

Touch sensor pertama, ketika touch sensor mendeteksi adanya orang yang menekan tombol (dari dalam) sehingga pintu lift tertutup, maka touch sensor akan berlogika 1 . Adanya tegangan keluaran sensor sebesar 5 V, kemudian masuk ke kaki non inverting dan menghasilkan Vout sebesar 5V juga. Ini dapat terjadi karena kita menggunakan rangkaian voltage follower yang dimana Vin=Vout kemudian arus menuju R2. Transistor akan aktif apabila VBEnya >0,7V dapat dilihat disini VBEnya sebesar 0,81V itu menandakan transistor sudah aktif. Selanjutnya arus diteruskan ke kaki base transistor terus ke kaki emitor lalu diteruskan ke ground. Karena arus yang keluar di kaki transistor sudah cukup untuk mengaktifkan transistor sehingga transistor aktif, sehingga arus yang mengalir dari  power supply(+12V) akan mengalir ke R13,lalu melewati relay RL5 kemudian ke kaki kolektor, lalu ke kaki emitor dan diteruskan ke ground. Karena adanya arus yang melewati relay maka switch relay berpindah ke kiri, maka ada arus yang mengalir dari baterai menuju ke R11dan LED hijau akan aktif. Lalu, arus menuju motor sehingga mengaktifkan motor dan motor akan berputar ke kanan yang menandakan pintu tertutup, pintu tertutup ditandai dengan aktifnya led berwarna hijau sebagai indicator.





Prinsip Kerja :

Ketika sensor loadcell mendeteksi adanya berat besar dari 25, maka terdapat tegangan keluaran sensor sebesar 6,21 mV yang kemudian diteruskan ke kaki non inverting OP AMP 741 dan terjadi penguatan sebesar Rf/Ri +1 lalu di kaki 6 terbaca tegangan output sebesar 1,47Volt didapat dari rumus ((Rf/Ri)+1)Vin. Kemudian Vout masuk ke OP AMP kedua dan bertindak sebagai Vin dari detector non inverting lalu masuk ke kaki non inverting disalurkan dengan tahanan yang sudah disesuaikan lanjut menuju kaki 6 dan didapatkan tegangan output sebesar 11 Volt. Ini didapatkan dari rumus Vo=Aol (Vi-Vref). Dikarenakan Vsnya sebesar 12Volt maka tegangan output yang dapat terbaca <12 Volt yaitu 11 Volt, kemudian diteruskan ke R15. Transistor aktif ditandai dengan nilai Vbe>0,7 V dapat dilihat pada rangkaian nilai Vbe yang terbaca sebesar +0,88 V. Lalu, arus mengalir ke kaki base transistor menuju ke kaki emittor dan diteruskan ke ground. Karena transistor sudah aktif, arus yang mengalir dari power supply (+12V) diteruskan melewati relay RL1 lalu ke kaki kolektor ke kaki emitor dan diteruskan ke ground. Karena adanya arus yang melewati relay maka switch relay berpindah ke kiri. Maka ada arus yang mengalir dari baterai diteruskan ke R7 sehingga LED merah akan menyala dan buzzer berbunyi sebagai pertanda bahwa lift kelebihan muatan, arus yang untuk touch sensor pertama yang berfungsi untuk menutup pintu diputus sehingga walaupun touch sensor pertama itu ditekan atau telah berlogika 1, pintu tetap tidak akan bisa tertutup sebab arusnya telah diputus oleh relay dari loadcell.





Prinsip Kerja :

Sensor Gas, Ketika sensor Gas MQ-2 mendeteksi adanya asap rokok di dalam lift , maka sensor gas MQ-2 akan berlogika 1 dan  tegangan keluaran sensor atau Vout sensor bernilai +4,17 V. Di sini dapat dilihat transistor sudah aktif, hal ini dapat dilihat dari tegangan Vbe bernilai +4,17V (Vbe>0,7V). Lalu, arus mengalir ke kaki base transistor menuju ke kaki emitor dan diteruskan ke ground. Karena arus yg keluar di kaki transistor sudah cukup untuk mengaktifkan transistor sehingga transistor aktif sehingga arus yang mengalir dari power supply (+12V) melewati relay RL 10 menuju ke kaki kolektor ke kaki emittor dan diteruskan ke ground. Karena ada arus yg melewati relay maka switch relay berpindah ke kanan maka ada arus yang mengalir dari baterai menuju ke buzzer sehingga mengaktifkan buzzer dan buzzer berbunyi yang artinya ada asap rokok di dalam lift. Lalu arus mengalir ke R12 dan LED biru menyala sebagai indikator pertanda adanya asap rokok di dalam lift. Dan Fan penghisap asap akan aktif dan berputar untuk menghisap asap rokok tersebut.





Prinsip Kerja :

Touch sensor kedua, ketika touch sensor mendeteksi adanya orang yang menekan tombol (dari dalam) sehingga pintu lift terbuka, maka touch sensor berlogika 1, dimana ada tegangan keluaran dari sensor atau Vout sensor sebesar 4,99 V, lalu menuju ke R1 ,transistor dikatakan aktif apabila VBE nya melebihi 0,7V dapat kita lihat VBE nya disini sebesar 0,81V itu menandakan transistor sudah aktif , lalu arus diteruskan ke kaki base transsitor lalu ke kaki emitor, dan diteruskan ke ground. Karena transistor sudah aktif , maka arus yang mengalir dari power supply (+12V) diteruskan ke R9 kemudian melewati relay RL 4 dan menuju ke kaki kolektor, emitor dan diteruskan ke ground. Karena adanya arus yang melewati relay maka switch relay berpindah dari kanan ke kiri,lalu terdapat arus yang mengalir dari baterai menuju ke R4 dan ke motor sehingga mengaktifkan motor dan motor berputar ke kiri yang menandakan pintu terbuka dari dalam lift, pintu terbuka ditandai dengan aktifnya led berwarna biru sebagai indicator.




Video
File HTML : Klik Disini...
File Rangkaian Proteus : Klik Disini...
File Video Rangkaian : Klik Disini...
Data sheets :
File Library :
